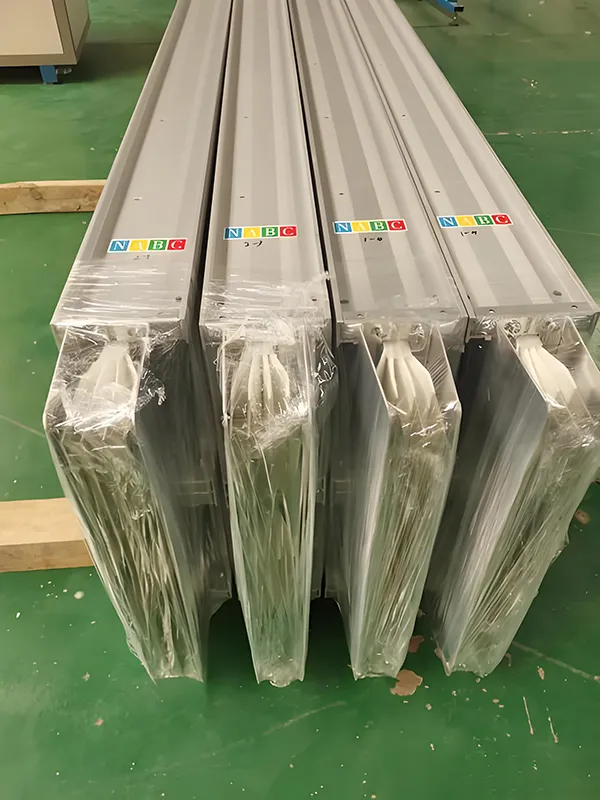

کم وولٹیج سینڈوچ بس وے

اس کے کمپیکٹ ڈھانچے، بہترین گرمی کی کھپت، اور مضبوط کرنٹ لے جانے کی صلاحیت کی وجہ سے، کم وولٹیج سینڈویچ بس وے جدید بجلی کی تقسیم کے نظام میں مرکزی انتخاب کے طور پر ابھرا ہے۔

بنیادی ڈھانچہ اور موصلیت کی ترتیب

کنڈکٹر مواد: اعلی طہارت الیکٹرولائٹک کاپر (طہارت ≥ 99.9٪)؛ چالکتا اور آکسیکرن مزاحمت کو بڑھانے کے لیے سطح کو اختیاری طور پر سلور چڑھایا یا ٹن چڑھایا جا سکتا ہے۔

موصلیت کا مواد:

معیاری قسم: طویل مدتی آپریشنل بھروسے کو یقینی بنانے کے لیے کلاس B موصلیت کا مواد یا اس سے زیادہ (درجہ حرارت کی مزاحمت: 130 ° C) کا استعمال کرتا ہے—جیسے کہ پالئیےسٹر فلم، مائیکا ٹیپ وغیرہ۔

•آگ سے بچنے والی قسم: مائیکا ٹیپ اور سیرامیفائینگ سلیکون ربڑ کی ایک جامع تہہ لگاتی ہے، جو 600°C سے 1000°C تک کے اعلی درجہ حرارت میں بھی موصلیت کی کارکردگی کو برقرار رکھنے کے قابل ہے۔

•واٹر پروف/سنکنرن مزاحم قسم: کلاس ایچ پالئیےسٹر امائڈ یا ایپوکسی رال کاسٹنگ کے ذریعے انکیپسولیشن کی خصوصیات۔ موصلیت کی کلاس کلاس H (180 ° C) تک پہنچ جاتی ہے، جس کی سروس لائف 50 سال سے زیادہ ہوتی ہے۔

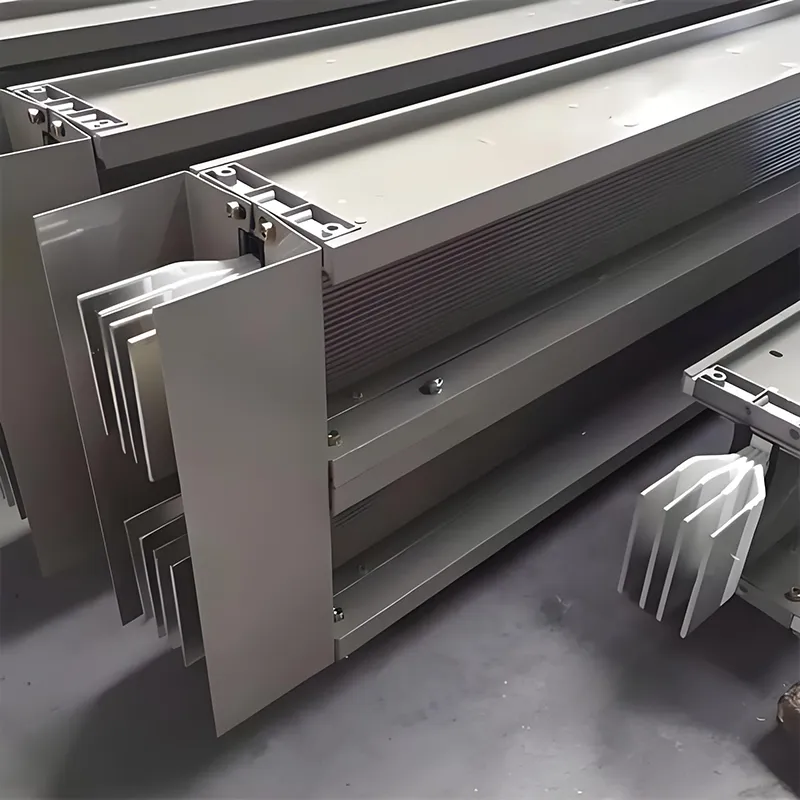

•"سینڈوچ" ساخت کی خصوصیات: فیز کنڈکٹر بغیر کسی ہوا کے خلاء کے مضبوطی سے اسٹیک اور کمپریسڈ ہوتے ہیں۔ اسمبلی کو مکمل طور پر انکیپسلیٹڈ اور دباؤ میں ڈھالا جاتا ہے، جس سے رد عمل اور وولٹیج ڈراپ کو نمایاں طور پر کم کیا جاتا ہے۔

کلیدی برقی اور حفاظتی پیرامیٹرز

درجہ حرارت میں اضافہ اور تھرمل کارکردگی کا کنٹرول

درجہ حرارت میں اضافے کی حدیں (40 ° C کے محیطی درجہ حرارت پر):

کنکشن ٹرمینلز: ≤ 60 K (یعنی زیادہ سے زیادہ 100 °C)

دھاتی دیوار: ≤ 30 K (یعنی زیادہ سے زیادہ 70 ° C)

موصلیت کی سطح: ≤ 40 K (یعنی زیادہ سے زیادہ 80 ° C)

حرارت کی کھپت کا طریقہ کار:

کنڈکٹرز کے ذریعے پیدا ہونے والی حرارت کو موصلیت کی تہہ کے ذریعے دھاتی دیوار تک پہنچایا جاتا ہے، جہاں بعد میں اسے کنویکشن اور ریڈی ایشن کے ذریعے منتشر کیا جاتا ہے۔

ایلومینیم الائے انکلوژر میں ایک مربوط ہیٹ سنک فن ڈیزائن ہے، جو گرمی کی کھپت کی کارکردگی کو 30% سے زیادہ بڑھاتا ہے۔

تھرمل برداشت کی حد:

معیاری قسم: طویل مدتی آپریٹنگ درجہ حرارت ≤ 130 ° C

آگ سے بچنے والی قسم: 960 ° C پر 90 منٹ سے زیادہ بجلی کی مسلسل فراہمی کو برقرار رکھنے کے قابل

کاسٹ رال کی قسم: -40 ° C سے 130 ° C کے ماحولیاتی درجہ حرارت کی حد میں مستحکم آپریشن کے قابل

پروٹیکشن کلاس (IP کوڈ) اور قابل اطلاق ماحول

مکینیکل اور انسٹالیشن کی خصوصیات

انکلوژر مواد:

ایلومینیم مرکب: ہلکا پھلکا، سنکنرن مزاحم، اور بہترین گرمی کی کھپت پیش کرتا ہے؛ حفاظتی زمین (PE) موصل کے طور پر استعمال کے لیے موزوں ہے۔

کولڈ رولڈ اسٹیل: اعلی ساختی طاقت؛ جب آگ retardant پینٹ کے ساتھ لیپت، یہ آگ مزاحم ایپلی کیشنز کے لیے موزوں ہے.

رال کاسٹنگ: ایک غیر دھاتی دیوار کو نمایاں کرتا ہے اور جامع "چار طرفہ تحفظ" فراہم کرتا ہے — واٹر پروفنگ، سنکنرن مزاحمت، دھماکے کے خلاف مزاحمت، اور ڈسٹ پروفنگ۔

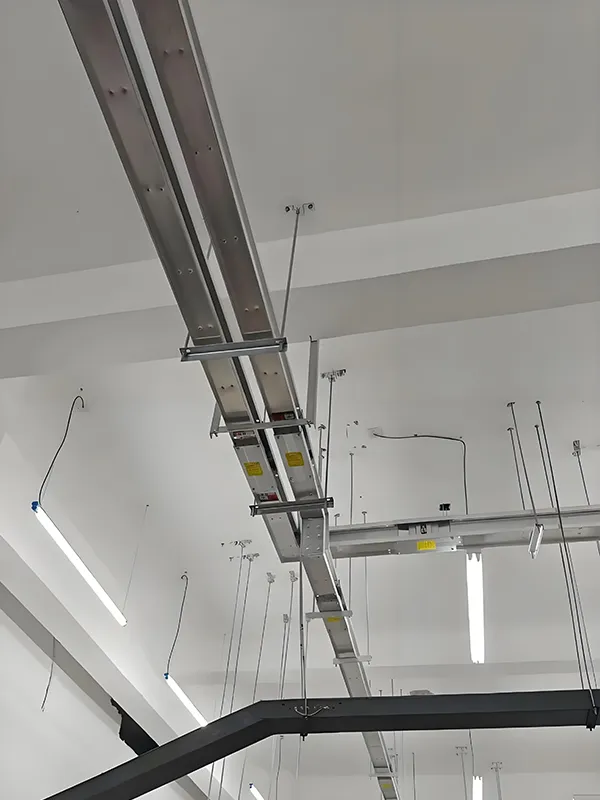

تنصیب کا طریقہ:

افقی یا عمودی سسپنشن ماؤنٹنگ کو سپورٹ کرتا ہے، ±4 ملی میٹر کی سایڈست رواداری کی حد کے ساتھ۔

سپورٹ/ہینگر اسپیسنگ: سیدھے حصوں کے لیے ≤3m؛ مڑے ہوئے حصوں کے لیے ≤1.5m۔

کنکشن ٹیکنالوجی:

سنگل بولٹ ریپڈ کنکشن: کم سے کم رابطے کی مزاحمت کو یقینی بنانے کے لیے ٹارک کنٹرول میکانزم سے لیس۔

ذہین کنیکٹر: بحالی کی نگرانی کی صلاحیتوں کی حمایت کرتے ہیں، اس طرح آپریشنل ناکامی کے خطرے کو کم کرتے ہیں.

خصوصی ٹیکنالوجیز کی توسیع

آگ سے بچنے والی بس بار ٹرنکنگ (NH قسم)

آگ مزاحمت کی درجہ بندی: 1 گھنٹہ، 1.5 گھنٹے، 2 گھنٹے، یا 3 گھنٹے کے قابل انتخاب اختیارات

تھرمل موصلیت کی تہہ: ایلومینیم سلیکیٹ فائبر فیلٹ (درجہ حرارت کی مزاحمت: 1250 ° C)

بیرونی کوٹنگ: Intumescent آگ retardant پینٹ؛ گرمی کی منتقلی کو روکنے کے لئے آگ کی نمائش پر تھرمل چالکتا کو تیزی سے بڑھاتا ہے۔

واٹر پروف بس بار ٹرنکنگ (رال کاسٹ کی قسم)

تحفظ کی درجہ بندی: IP67–IP68

موصلیت کا مواد: غیر سیر شدہ پالئیےسٹر رال + غیر نامیاتی فلرز، مکمل طور پر کاسٹ مولڈ

درخواست کے منظرنامے: ریل ٹرانزٹ، کیمیائی پلانٹس، ساحلی سہولیات، اور دیگر سنکنرن یا مرطوب ماحول

ذہین بس بار ٹرنکنگ

درجہ حرارت کی پیمائش، موجودہ نگرانی، اور رساو الارم ماڈیولز کو مربوط کرتا ہے۔

بلڈنگ آٹومیشن سسٹمز میں انضمام کے لیے RS485 یا وائرلیس ٹرانسمیشن کو سپورٹ کرتا ہے۔

اکثر پوچھے گئے سوالات

1. کم وولٹیج کا سینڈوچ بس وے کیا ہے؟

کم وولٹیج سینڈویچ بس وے ایک کمپیکٹ بس وے پاور ڈسٹری بیوشن سسٹم ہے جو مراحل کے درمیان موصلیت کے ساتھ قریب سے اسٹیک کنڈکٹرز کا استعمال کرتا ہے، جو جدید عمارتوں اور صنعتی سہولیات کے لیے اعلی موجودہ صلاحیت، کم رکاوٹ، اور موثر پاور ٹرانسمیشن فراہم کرتا ہے۔

2. روایتی کیبلز کے مقابلے سینڈوچ بس وے کے کیا فوائد ہیں؟

روایتی کیبلز کے مقابلے میں، ایک سینڈوچ بس ڈکٹ سسٹم بہتر گرمی کی کھپت، زیادہ کرنٹ لے جانے کی صلاحیت، آسان تنصیب، اور لچکدار توسیع پیش کرتا ہے، جو اسے بجلی کی تقسیم کے بڑے منصوبوں کے لیے مثالی بناتا ہے۔

3. کم وولٹیج کا سینڈوچ بس وے عام طور پر کہاں استعمال ہوتا ہے؟

یہ ڈیٹا سینٹرز، تجارتی عمارتوں، فیکٹریوں، ہوائی اڈوں، شاپنگ مالز، اور بلند و بالا عمارتوں میں وسیع پیمانے پر لاگو ہوتا ہے جہاں قابل اعتماد اور موثر بجلی کی تقسیم کی ضرورت ہوتی ہے۔

4. کم وولٹیج بس وے سسٹمز کے لیے کون سی موجودہ ریٹنگز دستیاب ہیں؟

زیادہ تر کم وولٹیج بس وے سسٹمز 400A سے 6300A تک کی موجودہ ریٹنگز کو سپورٹ کرتے ہیں، پراجیکٹ کی ضروریات اور سسٹم کے ڈیزائن پر منحصر ہے۔

5. کیا بس وے کو مخصوص منصوبوں کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

جی ہاں پروفیشنل بس وے مینوفیکچررز اور سپلائرز جیسے کہ Fenghua Electric موجودہ صلاحیت، تنصیب کے ماحول، تحفظ کی سطح، اور پروجیکٹ کی ترتیب کی بنیاد پر حسب ضرورت بس وے حل فراہم کر سکتے ہیں۔

6. کیا سینڈوچ بس وے صنعتی بجلی کی تقسیم کے لیے محفوظ ہے؟

جی ہاں اعلیٰ معیار کے کم وولٹیج بس ڈکٹ سسٹم میں مضبوط موصلیت، اعلیٰ تحفظ کی سطح، اور قابل اعتماد شارٹ سرکٹ مزاحمت، محفوظ اور مستحکم آپریشن کو یقینی بناتا ہے۔

7. میں ایک قابل اعتماد بس وے مینوفیکچرر یا سپلائر کا انتخاب کیسے کروں؟

خریداری سے پہلے آپ کو بس وے مینوفیکچرر کے پروڈکشن کے تجربے، سرٹیفیکیشنز، پروجیکٹ کیسز، حسب ضرورت صلاحیت، اور تکنیکی مدد کا جائزہ لینا چاہیے۔

8. میں کم وولٹیج سینڈویچ بس وے کے لیے کوٹیشن کیسے حاصل کر سکتا ہوں؟

کم وولٹیج بس وے کی درست قیمت حاصل کرنے کے لیے، آپ کو عام طور پر فراہم کنندہ کو تفصیلات فراہم کرنے کی ضرورت ہوتی ہے جیسے کہ موجودہ درجہ بندی، بس وے کی لمبائی، تنصیب کی قسم، اور پروجیکٹ کی ڈرائنگ۔
