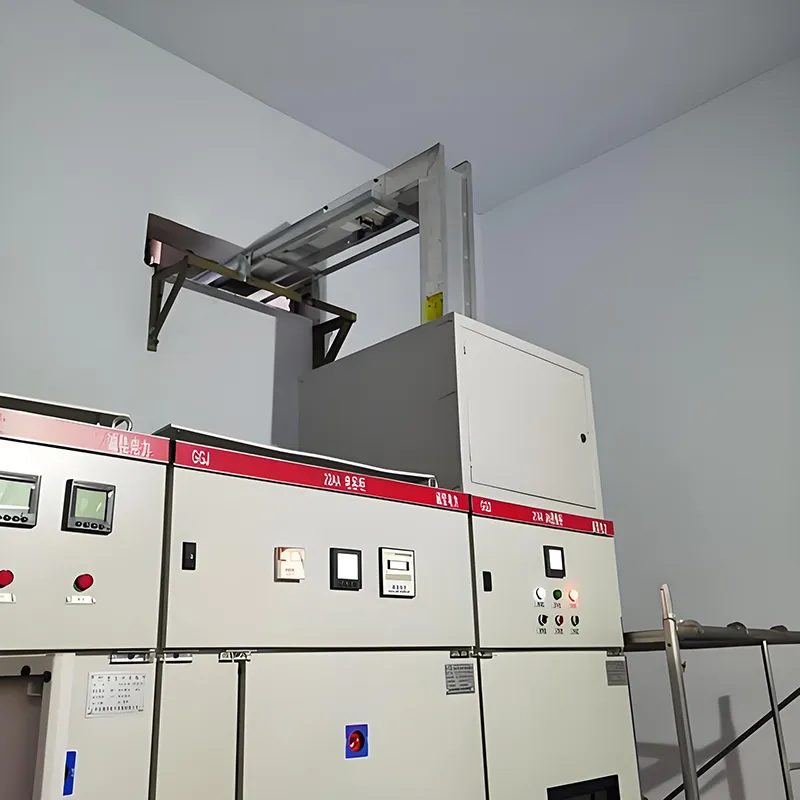

کاپر کنڈکٹر سینڈوچ بس وے

کاپر کنڈکٹر سینڈوچ بس وے ایک انتہائی موثر پاور ٹرانسمیشن حل ہے جو خاص طور پر جدید پاور ڈسٹری بیوشن سسٹم کے لیے تیار کیا گیا ہے۔ اعلی پاکیزگی والے الیکٹرولائٹک کاپر کنڈکٹرز اور ایک "سینڈوچ" ڈھانچہ کا استعمال کرتے ہوئے جس میں مضبوطی سے اسٹیک شدہ فیز کنڈکٹرز شامل ہیں، یہ بغیر کسی رکاوٹ کے کنڈکٹرز، موصلیت کے مواد اور دھاتی دیوار کو مربوط کرتا ہے۔ یہ ڈیزائن بہت سارے فوائد پیش کرتا ہے، بشمول اعلی کرنٹ لے جانے کی صلاحیت، کم بجلی کا نقصان، اور تنصیب کی لچک۔ یہ پروڈکٹ اعلی موجودہ بجلی کی تقسیم کے منظرناموں میں وسیع پیمانے پر لاگو ہوتی ہے - جیسے صنعتی پلانٹس، اونچی عمارتیں، ڈیٹا سینٹرز، اور ریل ٹرانزٹ سسٹم - بجلی کی ایپلی کیشنز کی متنوع رینج کے لیے مستحکم اور قابل اعتماد پاور ٹرانسمیشن کی یقین دہانی فراہم کرتے ہیں۔

تکنیکی پیرامیٹرز

بنیادی تکنیکی فوائد

(I) اعلی پیوریٹی کاپر کنڈکٹرز: کم نقصان، زیادہ توانائی کی کارکردگی

یہ نظام T2-گریڈ الیکٹرولائٹک کاپر کو استعمال کرتا ہے جس کی طہارت ≥99.95% ہوتی ہے۔ 20°C پر، مزاحمتی صلاحیت ≤0.01724 Ω·mm²/m ہے، اور چالکتا 98% سے زیادہ ہے۔ معیاری تانبے کے مواد کے مقابلے میں، اس کے نتیجے میں لائن لاسز میں تقریباً 5% سے 8% کی کمی واقع ہوتی ہے۔ کنڈکٹر کی سطحیں درخواست پر ٹن چڑھایا یا چاندی چڑھایا جا سکتا ہے؛ یہ آکسیکرن اور سنکنرن کے خلاف مزاحمت کو نمایاں طور پر بڑھاتا ہے، رابطے کی مزاحمت کو کم کرتا ہے، کنکشن پوائنٹس کے طویل مدتی استحکام کو یقینی بناتا ہے، اور مصنوعات کی سروس لائف کو مؤثر طریقے سے بڑھاتا ہے۔

(II) "سینڈوچ" کمپیکٹ ڈھانچہ: خلائی استعمال اور توانائی کی کارکردگی میں دوہری پیش رفت

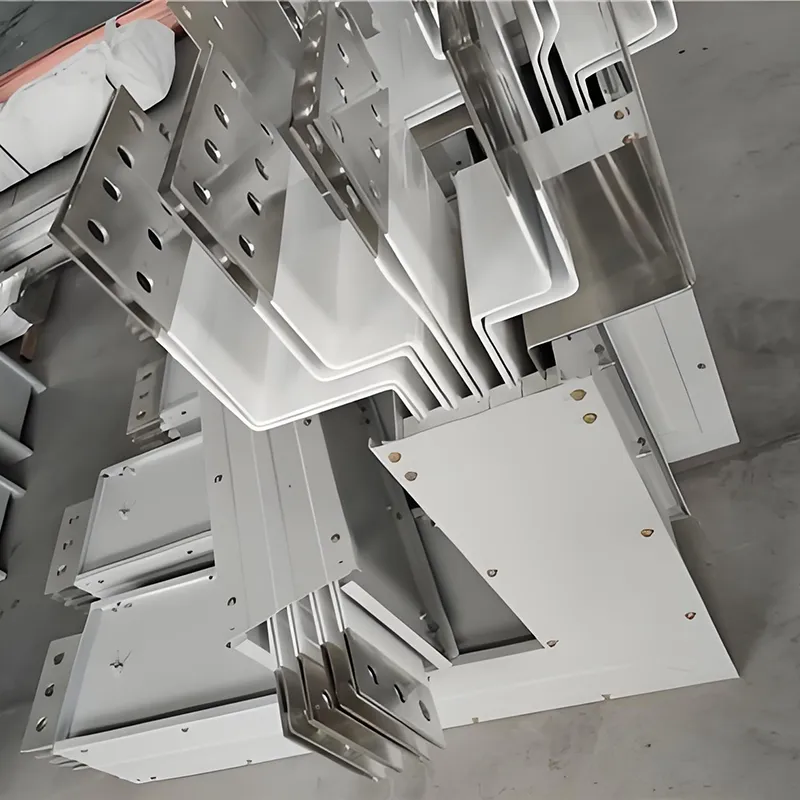

تھری فیز کنڈکٹرز کو پتلی پرت کے موصلیت کے مواد کا استعمال کرتے ہوئے براہ راست باندھ دیا جاتا ہے اور بغیر کسی ہوا کے خلاء کے مضبوطی سے اسٹیک کیا جاتا ہے، اس طرح برقی کلیئرنس کو محض 6-10 ملی میٹر تک سکیڑ دیا جاتا ہے۔ یہ ڈیزائن پاور ٹرانسمیشن کثافت فی یونٹ خلا میں 40 فیصد سے زیادہ بڑھاتا ہے اور اس کے نتیجے میں زیادہ کمپیکٹ فزیکل پروفائل بنتا ہے۔ نتیجتاً، یہ تنصیب کی جگہ میں خاطر خواہ بچت حاصل کرتا ہے، جس سے یہ خاص طور پر خلائی پابندی والے ماحول جیسے کہ الیکٹریکل ریزر اور آلات کے گھنے زون کے لیے موزوں ہے۔ مزید برآں، یہ مضبوطی سے ترتیب دیا گیا ڈھانچہ سسٹم کے رد عمل کو صرف 40%–60% تک کم کرتا ہے جو روایتی ایئر انسولیٹڈ بس بار ٹرنکنگ سسٹمز میں پایا جاتا ہے، جو کہ اعلی موجودہ آپریٹنگ حالات میں وولٹیج کی کمی کو نمایاں طور پر کم کرتا ہے اور بجلی کی ترسیل کی مجموعی کارکردگی کو بڑھاتا ہے۔

(III) اعلی کارکردگی گرمی کی کھپت کا ڈیزائن: کم درجہ حرارت میں اضافہ، زیادہ استحکام

کنڈکٹرز کے ذریعے پیدا ہونے والی حرارت کو موصلیت کی تہہ کے ذریعے دھاتی دیوار تک تیزی سے منتقل کیا جاتا ہے۔ جب انٹیگریٹڈ ہیٹ ڈسپیشن پنوں والے ایلومینیم الائے انکلوژر کے ساتھ جوڑا بنایا جاتا ہے تو انکلوژر کی سطح کے رقبے میں 30 فیصد سے زیادہ اضافہ ہوتا ہے، جس کے نتیجے میں گرمی کی کھپت کی کارکردگی میں خاطر خواہ بہتری آتی ہے۔ کچھ اعلی موجودہ صلاحیت والے ماڈل ہاؤسنگ کی اندرونی سطح پر طول بلد گرمی کی کھپت کے نالیوں کو نمایاں کرتے ہیں۔ یہ ڈیزائن تھرمل چالکتا کو مزید بڑھاتا ہے، اس بات کو یقینی بناتا ہے کہ کنکشن ٹرمینلز کے درجہ حرارت میں اضافہ ≤60K رہے اور دھاتی رہائش کا درجہ حرارت ≤30K رہے، اس طرح طویل مدتی آپریشن کے دوران ایک محفوظ حد کے اندر آپریٹنگ درجہ حرارت کو برقرار رکھا جائے۔

(IV) تمام منظرناموں کے لیے جامع تحفظ - محفوظ اور قابل اعتماد

بنیادی تحفظ: ہاؤسنگ ایلومینیم میگنیشیم کھوٹ یا کولڈ رولڈ اسٹیل شیٹ سے بنایا گیا ہے۔ انوڈائزنگ، الیکٹروفورسس، یا الیکٹرو سٹیٹک پاؤڈر کوٹنگ کے ذریعے علاج کیا جاتا ہے، یہ بہترین سنکنرن مزاحمت اور مکینیکل طاقت کی نمائش کرتا ہے۔ IP54 یا اس سے زیادہ کی انگریس پروٹیکشن (IP) کی درجہ بندی کے ساتھ، یہ دھول اور چھڑکنے والے پانی سے مؤثر طریقے سے حفاظت کرتا ہے، جو اسے معیاری ماحول جیسے کہ عام فیکٹری کے فرش اور بجلی کی تقسیم کے کمروں کے لیے موزوں بناتا ہے۔

خصوصی ماحول کے لیے تحفظ: حسب ضرورت واٹر پروف (انکیپسولیٹڈ) ماڈل دستیاب ہیں۔ یہ یونٹس غیر نامیاتی فلرز کے ساتھ مل کر غیر سیر شدہ پالئیےسٹر رال کا استعمال کرتے ہوئے مکمل طور پر سیل بند، انٹیگرل انکیپسولیشن کی خصوصیت رکھتے ہیں، IP67–IP68 کی IP درجہ بندی حاصل کرتے ہیں۔ وہ بیرونی ترتیبات، پانی کے اندر کے ماحول، اور سنکنرن گیسوں پر مشتمل ماحول میں مستحکم کام کرنے کے قابل ہیں، جو 50 سال سے زیادہ عمر کی موصلیت کی عمر پر فخر کرتے ہیں۔

آگ سے بچنے والا تحفظ: آگ سے بچنے والے ماڈلز ایک جامع موصلیت کی تہہ کا استعمال کرتے ہیں جس میں ابرک ٹیپ اور سیرامیفائینگ سلیکون ربڑ شامل ہوتا ہے۔ ہاؤسنگ ایک intumescent (آگ پھیلانے والے) فائر پروف پینٹ کے ساتھ لیپت ہے؛ 960 ° C کے انتہائی درجہ حرارت کے سامنے آنے پر بھی، یونٹ 1 سے 3 گھنٹے تک بجلی کی فراہمی برقرار رکھ سکتا ہے، فائر سیفٹی سرکٹس کے لیے مسلسل بجلی کی یقین دہانی فراہم کرتا ہے۔ یہ مصنوعات قومی معیارات جیسے کہ GB/T 9978.1-2008 کے مطابق ہیں۔

(V) ماڈیولر انسٹالیشن - لچکدار اور آسان توسیع

معیاری ماڈیولر ڈیزائن کی خصوصیت کے ساتھ، یہ نظام ایک ہی بولٹ کا استعمال کرتے ہوئے تیزی سے آن سائٹ کنکشن کی اجازت دیتا ہے۔ کم سے کم رابطے کی مزاحمت کو یقینی بنانے کے لیے ہر کنکشن ٹارک کنٹرول میکانزم سے لیس ہے۔ کنیکٹرز ±4 ملی میٹر کی الائنمنٹ ٹالرینس ایڈجسٹمنٹ کی حمایت کرتے ہیں، مؤثر طریقے سے انسٹالیشن کی غلطیوں کی تلافی کرتے ہیں۔ پلگ ان یونٹس کو بس وے کے ساتھ کسی بھی مقام پر رکھا جا سکتا ہے اور ہاٹ پلگنگ (لائیو اندراج/ ہٹانے) کو سپورٹ کیا جا سکتا ہے - زمینی کنکشن کے ساتھ سب سے پہلے اور آخر میں منقطع ہونے کے ساتھ - کم از کم 200 پلگ ان سائیکلوں کے لیے درجہ بندی کی گئی ہے۔ یہ لچک سسٹم کو آسانی سے پروڈکشن لائن ری کنفیگریشنز اور آلات کی توسیع کی ضروریات کے مطابق ڈھالنے کی اجازت دیتی ہے، اس طرح تعمیراتی لیڈ ٹائم اور دیکھ بھال کے اخراجات میں کمی آتی ہے۔

پروڈکٹ سلیکشن گائیڈ

درخواست کے منظرنامے۔

(I) صنعتی مینوفیکچرنگ سیکٹر

آٹوموٹو مینوفیکچرنگ، مکینیکل پروسیسنگ، الیکٹرانک اسمبلی اور اسی طرح کے شعبوں میں شامل ہیوی ڈیوٹی ورکشاپس کے لیے موزوں ہے، جو بڑے پیمانے پر مشینری اور خودکار پروڈکشن لائنوں کے لیے ایک مستحکم ریڑھ کی ہڈی کی بجلی کی فراہمی فراہم کرتی ہے۔ اس کی کم رکاوٹ کی خصوصیات موجودہ اتار چڑھاو کی وجہ سے ہونے والے وولٹیج کے قطروں کو مؤثر طریقے سے کم کرتی ہیں، جبکہ اس کا ماڈیولر ڈیزائن بار بار پروڈکشن لائن ایڈجسٹمنٹ اور آلات کی توسیع میں سہولت فراہم کرتا ہے، اس طرح صنعتی پیداوار کے لچکدار تقاضوں کو پورا کرتا ہے۔

(II) بلند و بالا عمارتیں اور کمرشل کمپلیکس

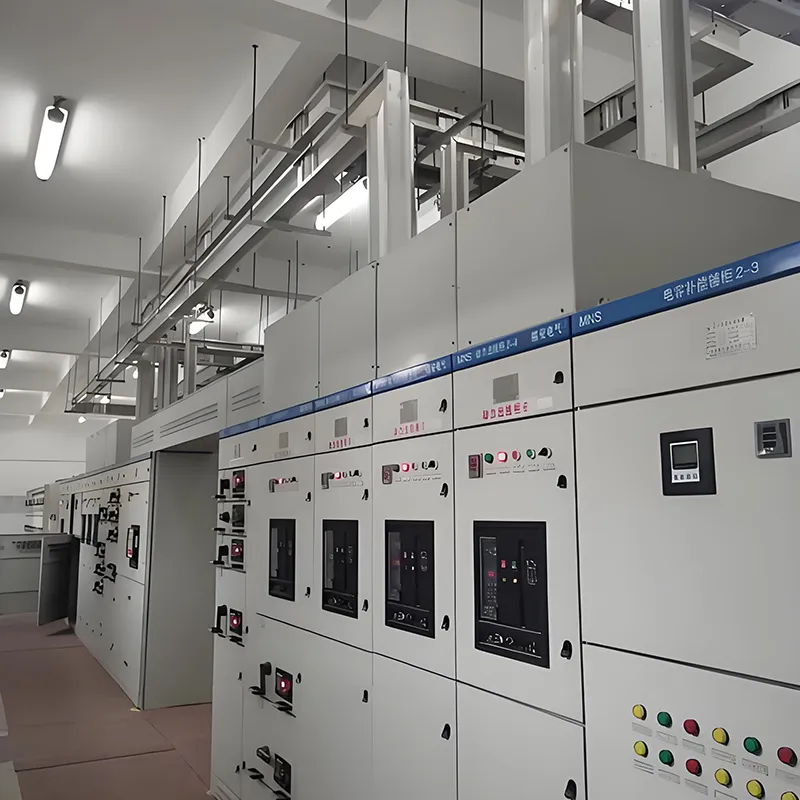

الیکٹریکل رائزرز کے اندر عمودی طور پر نصب، یہ سسٹم ہر منزل کے لیے بجلی کی بنیادی تقسیم کی لائنوں کے طور پر کام کرتے ہیں - ایک ایسا حل جسے 90% سے زیادہ بلند و بالا عمارتوں نے اپنایا ہے۔ کمرشل کمپلیکس میں، وہ طویل فاصلے پر، ہائی کرنٹ پاور ڈسٹری بیوشن کو فعال کرتے ہیں، مختلف مقامات جیسے شاپنگ مالز، ہوٹلوں اور دفتری عمارتوں کی مختلف الیکٹریکل لوڈ کی ضروریات کو پورا کرتے ہیں۔ مزید برآں، وہ بجلی کی تقسیم کے لیے آسان ٹیپ آف پوائنٹس پیش کرتے ہیں، مستقبل کی دیکھ بھال اور نظام میں ترمیم کو آسان بناتے ہیں۔

(III) ڈیٹا سینٹرز اور صحت کی دیکھ بھال کی سہولیات

یہ سسٹم مشن کے اہم بوجھ کے لیے مسلسل اور قابل اعتماد پاور کی یقین دہانی فراہم کرتے ہیں - جیسے ڈیٹا سینٹر سرورز اور طبی آلات - جو غیر معمولی وشوسنییتا کا مطالبہ کرتے ہیں۔ کچھ ذہین مصنوعات کے ماڈلز میں مربوط درجہ حرارت سینسنگ اور موجودہ نگرانی کے ماڈیولز شامل ہیں۔ RS485 یا وائرلیس ٹرانسمیشن پروٹوکول کو سپورٹ کرتے ہوئے، وہ ریموٹ آپریشن اور دیکھ بھال کے ساتھ ساتھ فالٹ پری وارننگ کی صلاحیتوں کو بھی قابل بناتے ہیں، اس طرح بجلی کی بلا تعطل فراہمی کے تسلسل کو یقینی بناتے ہیں۔

(IV) خصوصی ماحولیاتی ترتیبات

واٹر پروف کاسٹ رال کی مصنوعات مثالی طور پر مرطوب اور سنکنرن ماحول کے لیے موزوں ہیں - جیسے زیر زمین یوٹیلیٹی ٹنلز، واٹر ٹریٹمنٹ پلانٹس، اور ساحلی سہولیات۔ آگ سے بچنے والی مصنوعات، اس کے برعکس، فائر سیفٹی سرکٹس اور ایمرجنسی پاور سسٹم میں استعمال کے لیے ڈیزائن کی گئی ہیں۔ آگ لگنے کی صورت میں، وہ بجلی کی فراہمی کے تسلسل کو برقرار رکھتے ہیں، اس طرح عملے کے انخلاء اور سامان کو بچانے کے لیے اہم وقت حاصل کرتے ہیں۔

اکثر پوچھے گئے سوالات

Q1: کاپر کنڈکٹر سینڈوچ بس وے کیا ہے؟

A: یہ ایک کم وولٹیج، درمیانے درجے سے زیادہ بوجھ کی تقسیم کا نظام ہے جس میں گھنے T2 کاپر کنڈکٹرز (≥99.9%) ہیں جو مستحکم کرنٹ، کم نقصان اور قابل اعتماد آپریشن کے لیے ہیں۔

Q2: اس کی اہم وضاحتیں کیا ہیں؟

A: 1000A ریٹیڈ، ≤1000V سسٹمز کے لیے موزوں۔ کاپر کم رابطہ مزاحمت اور اینٹی سنکنرن کے لئے ٹن چڑھایا جاتا ہے۔ IP54+ تحفظ، GB 7251 اور IEC 61439 کے مطابق۔

Q3: یہ عام طور پر کہاں استعمال ہوتا ہے؟

A: اونچی عمارتوں، صنعتی پلانٹس، تجارتی مراکز، ڈیٹا سینٹرز اور دیگر کم وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے مثالی ہے۔

Q4: اہم فوائد کیا ہیں؟

A: اعلی موجودہ صلاحیت، کم توانائی کا نقصان، بہترین گرمی کی کھپت، کمپیکٹ ڈیزائن، اور آسان تنصیب اور توسیع.

Q5: کیا یہ محفوظ اور قابل اعتماد ہے؟

A: ہاں۔ گھنے ڈھانچے اور اعلیٰ معیار کا تانبا قابل اعتماد آپریشن کو یقینی بناتا ہے، اور تمام مصنوعات حفاظت کے لیے سی سی سی سے تصدیق شدہ ہیں۔

Q6: کیا میں بس وے کو اپنی مرضی کے مطابق بنا سکتا ہوں؟

A: Fenghua Electric مختلف ترتیبوں، لمبائیوں اور صلاحیتوں کے لیے لچکدار حل پیش کرتا ہے۔ اپنی مرضی کے مطابق آرڈر یا مشاورت کے لیے ہم سے رابطہ کریں۔

Q7: یہ روایتی بس وے یا کیبلز سے کیسے موازنہ کرتا ہے؟

A: یہ توانائی کے ضیاع کو کم کرتا ہے، گرمی کی کھپت کو بہتر بناتا ہے، اور جگہ بچاتا ہے، اسے روایتی کیبلنگ سے زیادہ موثر اور قابل اعتماد بناتا ہے۔

Q8: میں کس طرح خرید سکتا ہوں یا پوچھ سکتا ہوں؟

A: اقتباس کی درخواست کرنے، آرڈر دینے یا پروجیکٹ کی ضروریات پر بات کرنے کے لیے Fenghua Electric سے رابطہ کریں۔ ہم تمام پوچھ گچھ کے لیے پیشہ ورانہ مدد فراہم کرتے ہیں۔
