عمودی سینڈوچ بس وے

پروڈکٹ پوزیشننگ: پاور ٹرانسمیشن کا ایک موثر حل جو عمودی پاور ڈسٹری بیوشن کے منظرناموں کے لیے تیار کیا گیا ہے۔

Qingdao Fenghua الیکٹرک ورٹیکل سینڈویچ بس وے ایک اعلی کرنٹ پاور ڈسٹری بیوشن سلوشن ہے جو کہ اونچی عمارتوں میں پاور ڈسٹری بیوشن شافٹ اور صنعتی پلانٹس میں عمودی پاور ٹرانسمیشن جیسے منظرناموں کے لیے احتیاط سے تیار کیا گیا ہے۔ عمودی تنصیب کے لیے موزوں ڈیزائن کے ساتھ ایک "سینڈوچ" کمپیکٹ اسٹیکنگ ڈھانچے کو مربوط کرکے، پروڈکٹ خلائی استعمال، پاور ٹرانسمیشن کی کارکردگی، حفاظت اور استحکام میں متعدد کامیابیاں حاصل کرتی ہے، جو خود کو جدید تعمیراتی اور صنعتی ترتیبات میں عمودی بجلی کی تقسیم کے لیے ایک اعلیٰ انتخاب کے طور پر قائم کرتی ہے۔

تکنیکی پیرامیٹرز

بنیادی ٹیکنالوجیز: عمودی ماحول میں کارکردگی کی پیش رفت

1. حسب ضرورت "سینڈوچ" اسٹیکنگ سٹرکچر: عمودی جگہوں کے لیے موزوں ڈیزائن

پروڈکٹ میں "سینڈوچ" کا ڈھانچہ لگایا گیا ہے جس میں تھری فیز کنڈکٹرز کی خالی اور سخت اسٹیکنگ ہوتی ہے۔ اعلی کارکردگی والے ڈائی الیکٹرک مواد کا استعمال کرتے ہوئے کنڈکٹرز کو ایک دوسرے سے براہ راست موصل کیا جاتا ہے، اس طرح مراحل کے درمیان ہوا کے فرق کو مکمل طور پر ختم کر دیا جاتا ہے۔ عمودی تنصیب کے منظرناموں کے لیے خاص طور پر بہتر بنایا گیا، روایتی بس وے سسٹمز کے مقابلے میں مجموعی حجم کو 30 فیصد سے زیادہ کم کرنے کے لیے کنڈکٹرز کی ترتیب اور انکلوژر ڈھانچہ کو بہتر بنایا گیا ہے۔ یہ ڈیزائن پاور ڈسٹری بیوشن شافٹ کی محدود جگہوں کے اندر کامل فٹ ہونے کی اجازت دیتا ہے، جو محدود عمودی چینلز کے اندر زیادہ سے زیادہ کرنٹ لے جانے کی صلاحیت کو قابل بناتا ہے۔

2. ہائی پیوریٹی کاپر کنڈکٹرز: عمودی پاور ٹرانسمیشن میں کارکردگی کو یقینی بنانا

≥99.95% کی طہارت کے ساتھ T2-گریڈ الیکٹرولائٹک کاپر کو کنڈکٹر مواد کے طور پر منتخب کیا گیا ہے۔ 20°C پر، اس کی مزاحمتی صلاحیت 0.01777 Ω·mm²/m تک کم ہے، اور اس کی چالکتا 98% سے زیادہ ہے۔ عمودی پاور ٹرانسمیشن کے منظرناموں میں، یہ کم مزاحمتی خصوصیت طویل فاصلے پر وولٹیج کے گرنے کو مؤثر طریقے سے کم کرتی ہے، اور بلند و بالا عمارت کی ہر منزل پر مستحکم سپلائی وولٹیج کو یقینی بناتی ہے۔ سنکنرن مزاحمت کو بڑھانے کے لیے کنڈکٹر کی سطحوں کو اختیاری طور پر ٹن یا سلور پلیٹنگ کے ساتھ علاج کیا جا سکتا ہے، اس بات کو یقینی بناتے ہوئے کہ طویل مدتی تک رابطے کی کم مزاحمت برقرار رہے — یہاں تک کہ مرطوب پاور ڈسٹری بیوشن شافٹ ماحول میں بھی — اس طرح ممکنہ حد سے زیادہ گرم ہونے کے خطرات کو ختم کیا جا سکتا ہے۔

3. مربوط عمودی حرارت کی کھپت کا نظام: طویل فاصلے پر درجہ حرارت میں اضافے کے چیلنج کو حل کرنا

عمودی تنصیب کے دوران اوپر کی طرف جمع ہونے والی حرارت کے مسئلے کو حل کرنے کے لیے، نظام تین مراحل پر مشتمل عمودی گرمی کی کھپت کا راستہ استعمال کرتا ہے: "کنڈکٹر - موصلیت کی تہہ - دھاتی دیوار۔" انکلوژر کو باہر نکالے گئے ایلومینیم-میگنیشیم مرکب سے گھڑا گیا ہے، جس میں اس کی سطح پر مربوط طول بلد گرمی کی کھپت کے پنکھوں کی خاصیت ہے۔ معیاری سٹیل کی دیواروں کے مقابلے میں، یہ ڈیزائن گرمی کی کھپت کی سطح کے رقبے میں 35 فیصد اضافہ کرتا ہے اور تھرمل چالکتا کی کارکردگی کو پانچ گنا بڑھاتا ہے۔ 40 ° C کے محیطی درجہ حرارت پر، کنکشن ٹرمینلز کے درجہ حرارت میں اضافہ ≤60K رہتا ہے، جب کہ دھاتی کیسنگ کا درجہ حرارت ≤30K رہتا ہے — جو کہ صنعت کے معیارات سے بہت نیچے ہے — اس طرح طویل فاصلے تک عمودی پاور ٹرانسمیشن کے دوران مستحکم آپریشن کو یقینی بناتا ہے۔

4. "چمنی اثر" کے خلاف حفاظتی ڈیزائن: ایک مضبوط عمودی فائر بیریئر کا قیام

"سینڈوچ" گیپلیس ڈھانچہ مسلسل ایئر چینلز کو مکمل طور پر ختم کرتا ہے۔ آگ لگنے کی صورت میں، گرم ہوا کے بہاؤ کو بس وے سسٹم کے ذریعے تیزی سے اوپر کی طرف پھیلنے سے روکا جاتا ہے۔ یہ مؤثر طریقے سے اپنے ماخذ پر "چمنی اثر" کو ختم کرتا ہے اور مستند قومی فائر سیفٹی ایجنسیوں کے ذریعہ کامیابی کے ساتھ ٹیسٹ پاس کر چکا ہے۔ مزید برآں، فائر ریزسٹنٹ ویرینٹ ایک آپشن کے طور پر دستیاب ہے۔ ابرک ٹیپ اور سیرامیفائینگ سلیکون ربڑ کی جامع موصلیت کی تہہ کا استعمال کرتے ہوئے، یہ ورژن 960 ° C کے انتہائی درجہ حرارت پر 180 منٹ سے زیادہ بجلی کی فراہمی کو برقرار رکھ سکتا ہے، اس طرح اونچی عمارتوں میں فائر سیفٹی سرکٹس کی سخت ضروریات کو پورا کرتا ہے۔

عمودی تنصیب کے لیے خصوصی خصوصیات

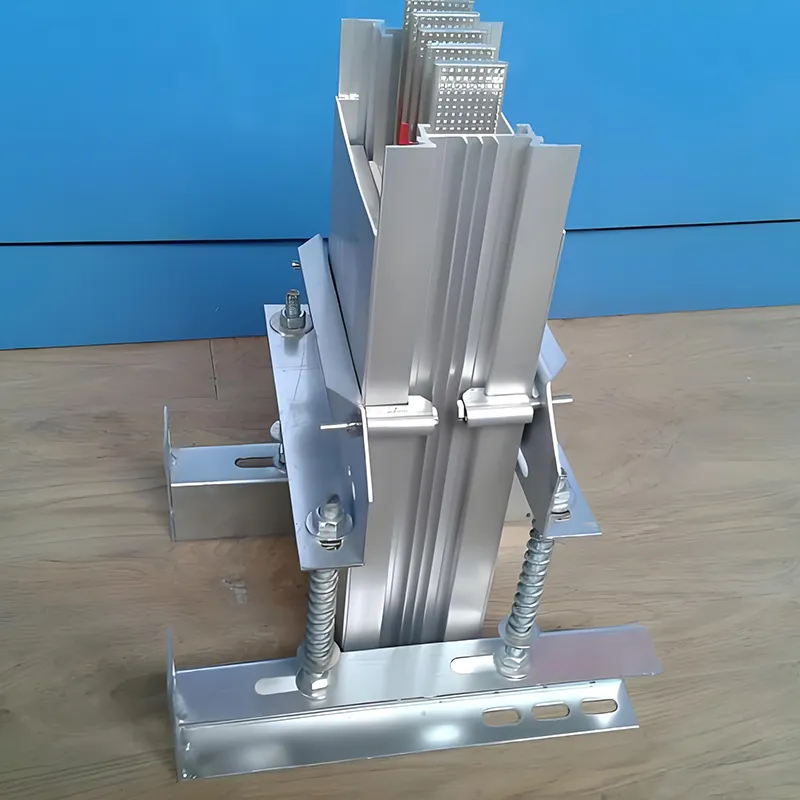

1. ماڈیولر عمودی کنکشن سسٹم

فیکٹری سے تیار شدہ معیاری اکائیوں کی خصوصیت کے ساتھ، یہ نظام سائٹ پر رابطوں کے لیے ڈبل اینڈ ٹارک کنٹرول والے بولٹ اور ڈسک اسپرنگس کا استعمال کرتا ہے۔ یہ ڈیزائن ±4 ملی میٹر کی تنصیب رواداری کی ایڈجسٹمنٹ کی اجازت دیتا ہے، جو عمودی تنصیبات میں موجود درستگی کے انحراف کو مؤثر طریقے سے ایڈجسٹ کرتا ہے۔ فی سیگمنٹ تنصیب کا وقت ≤10 منٹ ہے۔ روایتی کیبل وائرنگ کے مقابلے میں، تعمیراتی کارکردگی 60 فیصد سے زیادہ بہتر ہوئی ہے۔

2. پرتوں والا پلگ ان ڈیزائن: لچکدار طریقے سے فرش کی مخصوص پاور کی ضروریات کو پورا کرنا

ٹیپ آف آؤٹ لیٹس کو بس بار ٹرنکنگ کے ساتھ کسی بھی عمودی پوزیشن پر کھولا جا سکتا ہے۔ ٹیپ آف یونٹس ہاٹ پلگنگ (لائیو حالات میں داخل اور ہٹانے) کی حمایت کرتے ہیں، بجلی کے آرکنگ کے خطرے کو مکمل طور پر ختم کرنے کے لیے "گراؤنڈ-فرسٹ، گراؤنڈ-لاسٹ" کنکشن کی ترتیب کو یقینی بناتے ہیں۔ ہر منزل پوری بس بار سیگمنٹس کو دوبارہ وائر کرنے کی ضرورت کے بغیر مخصوص پاور ضروریات کی بنیاد پر ٹیپ آف یونٹس کو لچکدار طریقے سے ترتیب دے سکتی ہے — جو کہ اونچی اونچی عمارتوں کی طرح فرش لے آؤٹ ایڈجسٹمنٹ اور صلاحیت میں توسیع کی ضروریات کو پوری طرح سے پورا کرتی ہے۔

3. اینٹی ڈراپ اور سیسمک انفورسمنٹ

خاص طور پر عمودی تنصیب کے منظرناموں کے لیے ڈیزائن کیا گیا ہے، یہ نظام وقف شدہ اینٹی ڈراپ بریکٹس اور زلزلے سے کمک کرنے والے اجزاء سے لیس ہے جو 8 شدت کے زلزلے کے اثرات کو برداشت کرنے کے قابل ہے، اس طرح انتہائی آپریٹنگ حالات میں بس بار کے ٹرنکنگ کے ساختی استحکام کو یقینی بناتا ہے۔ فرش کی اونچائی کی ضروریات کے مطابق بریکٹ کی جگہ کو لچکدار طریقے سے ایڈجسٹ کیا جا سکتا ہے: سیدھے حصوں کے لیے ≤3m اور کونے والے حصوں کے لیے ≤1.5m۔

درخواست کے منظرنامے۔

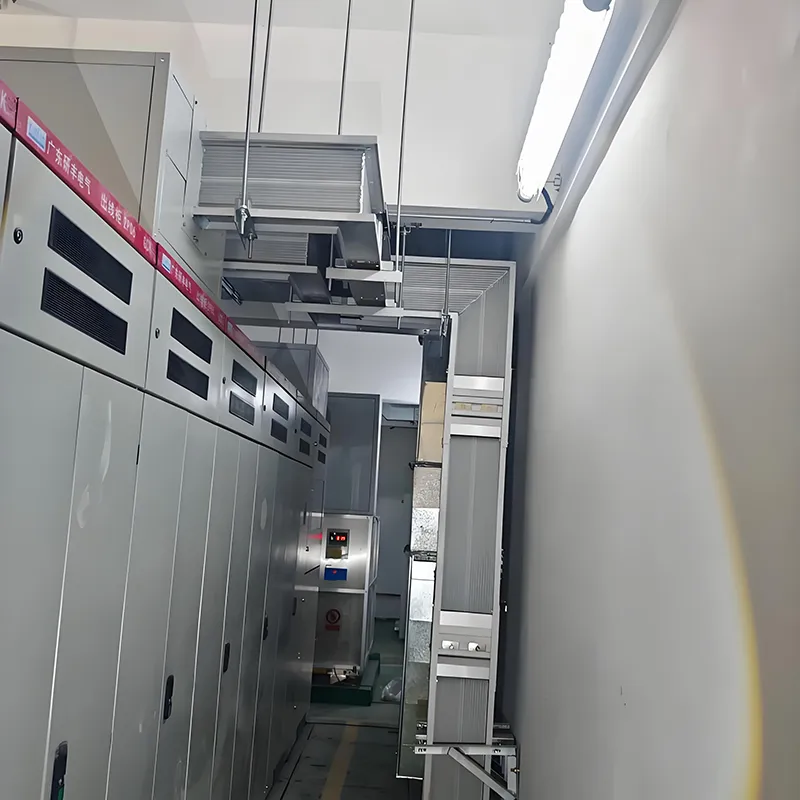

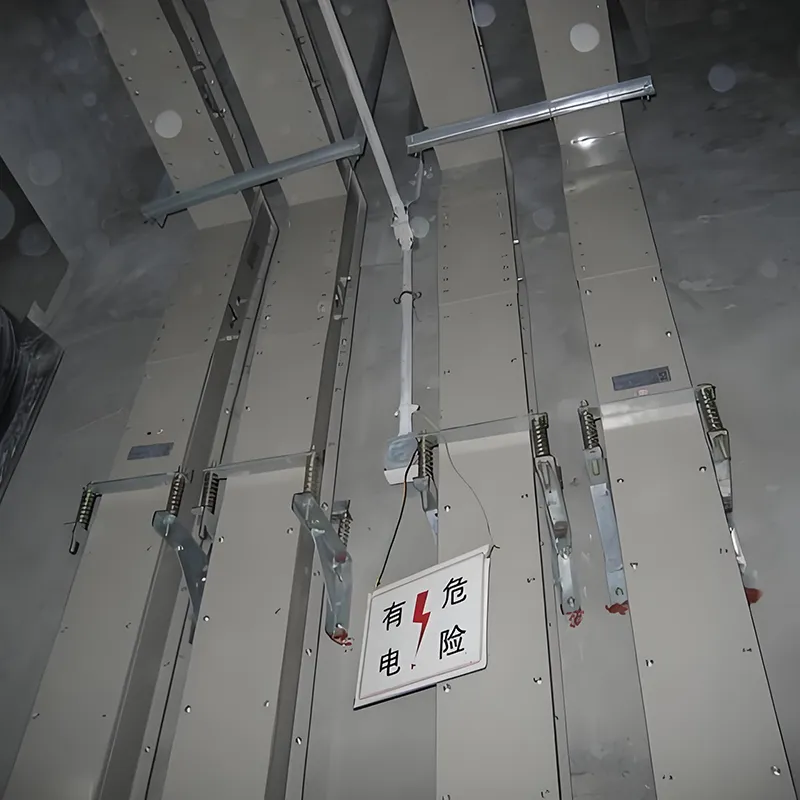

1. ہائی رائز بلڈنگ پاور ڈسٹری بیوشن شافٹ

عمودی طور پر پاور ڈسٹری بیوشن شافٹ کے اندر روٹ کیا جاتا ہے، یہ نظام روایتی کیبلز کے متبادل کے طور پر کام کرتا ہے۔ اسی موجودہ صلاحیت کے لیے، یہ کیبلز کے لیے درکار جگہ کا صرف ایک تہائی پر قبضہ کرتا ہے، جس سے ہائی رائز پاور ڈسٹری بیوشن شافٹ کے اندر محدود جگہ کے اہم مسئلے کو مؤثر طریقے سے حل کیا جاتا ہے۔ اس کا مکمل طور پر بند ڈھانچہ چوہا کے انفیکشن اور آگ کے خطرات جیسے خطرات کو ختم کرتا ہے، اس طرح عمارت کے بجلی کی تقسیم کے نظام کی مجموعی حفاظت کو بڑھاتا ہے۔

2. صنعتی پلانٹس میں عمودی پاور ٹرانسمیشن

کثیر المنزلہ صنعتی سہولیات کے اندر بڑے پیمانے پر آلات اور خودکار پیداواری لائنوں کے لیے عمودی ریڑھ کی ہڈی کی بجلی کی فراہمی فراہم کرتا ہے۔ اس کی اعلی کرنٹ لے جانے والی کثافت مثالی طور پر مرکوز آلات کے لے آؤٹ کے لیے موزوں ہے، جبکہ اس کی ماڈیولر توسیع پذیری پروڈکشن لائنوں میں لچکدار ایڈجسٹمنٹ کی حمایت کرتی ہے۔

3. خصوصی عمودی ماحول

واٹر پروف کاسٹ رال پروڈکٹس مرطوب اور سنکنرن ماحول میں عمودی بجلی کی ترسیل کے لیے موزوں ہیں—جیسے زیر زمین یوٹیلیٹی ٹنل اور ریل ٹرانزٹ سسٹم۔ آگ سے بچنے والی مصنوعات عمودی بجلی کی تقسیم کے منظرناموں پر لاگو ہوتی ہیں جن میں آگ کی حفاظت کے سخت تقاضے ہوتے ہیں، جیسا کہ پیٹرو کیمیکل اور جوہری توانائی کی صنعتوں میں پائی جاتی ہیں۔

کسٹمر ویلیو

Qingdao Fenghua الیکٹرک اپلائنس مینوفیکچرنگ کمپنی لمیٹڈ ویسٹ کوسٹ نیو ایریا کے اندر خوبصورت ساحلی شہر چنگ ڈاؤ میں واقع ہے۔ 2005 میں قائم ہونے والی یہ کمپنی ایک معروف صنعت کار ہے جو برقی مصنوعات میں مہارت رکھتی ہے، بشمول کیبل ٹرے، بس بار ٹرنکنگ سسٹم، اور پاور ڈسٹری بیوشن کیبنٹ۔ ہماری ذیلی کمپنی، Qingdao Fenghua Electric Co., Ltd.، ہماری بنیادی کمپنی کے لیے ایک تکمیلی کردار میں کام کرتی ہے، اجتماعی طور پر ایک جامع پروڈکٹ میٹرکس قائم کرتی ہے جو بجلی کی تقسیم کے آلات کے پورے اسپیکٹرم پر محیط ہے۔ حالیہ برسوں میں، کمپنی نے توانائی کے تحفظ اور کھپت میں کمی کے دائرے میں قابل ذکر نتائج حاصل کرتے ہوئے، اختراع کے لیے ایک مستحکم عزم کو برقرار رکھا ہے۔ ہماری کئی پروڈکٹس — جیسے سیلف لاکنگ کیبل ٹرے اور کاپر-ایلومینیم کمپوزٹ بسڈکٹس — نے اپنی اضافی قیمت اور جدید تکنیکی مواد کی وجہ سے مارکیٹ میں پہچان حاصل کی ہے۔ مزید برآں، ہمارے پاس جامع ٹیسٹ رپورٹس اور لازمی سرٹیفیکیشن سرٹیفکیٹ ہیں جن میں بسڈکٹ تصریحات کی ایک وسیع رینج کا احاطہ کیا گیا ہے، جو ہمیں اپنے کلائنٹس کی متنوع اور کثیر جہتی ضروریات کو مکمل طور پر پورا کرنے کے قابل بناتے ہیں۔

Qingdao Fenghua Electric's Vertical Sandwich Busway کا انتخاب کرکے، آپ کو فائدہ ہوتا ہے:

• اسپیس آپٹیمائزیشن: عمودی جگہ کے استعمال میں تین گنا اضافہ ہوا ہے، جس سے یہ پاور ڈسٹری بیوشن شافٹ کے مخصوص محدود ماحول کے لیے بالکل موزوں ہے۔

• توانائی کی کارکردگی: کم مزاحمتی تانبے کے کنڈکٹرز اور کم رد عمل والے ساختی ڈیزائن کی خاصیت، یہ بجلی کی تقسیم کے نقصانات کو سالانہ 10% سے 20% تک کم کرتی ہے۔

• حفاظت اور وشوسنییتا: تحفظ کی متعدد تہوں کے ساتھ اینٹی "چمنی اثر" ڈیزائن کو شامل کرنا، یہ ایک مضبوط عمودی آگ کی رکاوٹ قائم کرتا ہے۔

لچکدار موافقت: ایک تہہ دار پلگ ان انٹرفیس اور ماڈیولر تنصیب کی صلاحیتوں کے ساتھ، یہ مستقبل کے فرش لے آؤٹ ایڈجسٹمنٹ اور آلات کی توسیع کی ضروریات کو پورا کرتا ہے۔

• برانڈ کی یقین دہانی: Qingdao Fenghua کی 18 سال کی خصوصی مینوفیکچرنگ کی مہارت کی مدد سے، ہم فروخت کے بعد جامع سروس اور تکنیکی مدد فراہم کرتے ہیں۔

اکثر پوچھے گئے سوالات

1. عمودی سینڈوچ بس وے کیا ہے؟

عمودی سینڈویچ بس وے ایک کمپیکٹ، ہائی کرنٹ ڈسٹری بیوشن سسٹم ہے جس میں اسٹیکڈ کاپر کنڈکٹرز ہیں، جو بلند و بالا عمارتوں اور صنعتی ورکشاپس میں محفوظ اور موثر عمودی بجلی کی ترسیل کے لیے ڈیزائن کیا گیا ہے۔

2. موجودہ اور وولٹیج کی درجہ بندی کیا ہیں؟

Fenghua الیکٹرک عمودی بس ویز کو 250A–6300A اور ≤690VAC کا درجہ دیا گیا ہے، جو مختلف کم وولٹیج ہائی کرنٹ ڈسٹری بیوشن ایپلی کیشنز کے لیے موزوں ہے۔

3. کنڈکٹرز کے لیے کون سا مواد استعمال کیا جاتا ہے؟

کم نقصان، اعلی چالکتا، اور طویل مدتی وشوسنییتا کو یقینی بناتے ہوئے، اعلی طہارت T2 الیکٹرولائٹک کاپر استعمال کیا جاتا ہے۔

4. کیا تحفظ کی سطح دستیاب ہیں؟

تحفظ کی حدود IP54 سے IP68 تک ہیں، ماڈل کے لحاظ سے، اسے اندرونی، بیرونی اور سخت ماحول کے لیے موزوں بناتا ہے۔

5. کیا بس وے کو آگ لگنے والے علاقوں میں استعمال کیا جا سکتا ہے؟

ہاں، آگ سے بچنے والے ماڈل میں 180°C تک کی درجہ بندی کی موصلیت اور شارٹ سرکٹ برداشت کی خصوصیات ہیں جو آگ کے حالات میں محفوظ آپریشن کے لیے ڈیزائن کی گئی ہیں۔

6. اسے عمودی طور پر کتنا اونچا نصب کیا جا سکتا ہے؟

عمودی تنصیب بس وے کی قسم اور لوڈ کی ضروریات پر منحصر ہے، 200 میٹر تک پہنچ سکتی ہے۔

7. کیا تنصیب آسان ہے؟

ہاں، ماڈیولر ڈیزائن اور کمپیکٹ ڈھانچہ فوری اور آسان تنصیب کی اجازت دیتا ہے، مزدوری اور پروجیکٹ کے وقت کو کم کرتا ہے۔

8. یہ عام طور پر کہاں استعمال ہوتا ہے؟

اونچی عمارت کی شافٹ، صنعتی ورکشاپس، فیکٹریوں، ڈیٹا سینٹرز، اور دیگر عمودی اعلی موجودہ تقسیم کے منظرناموں کے لیے مثالی۔
